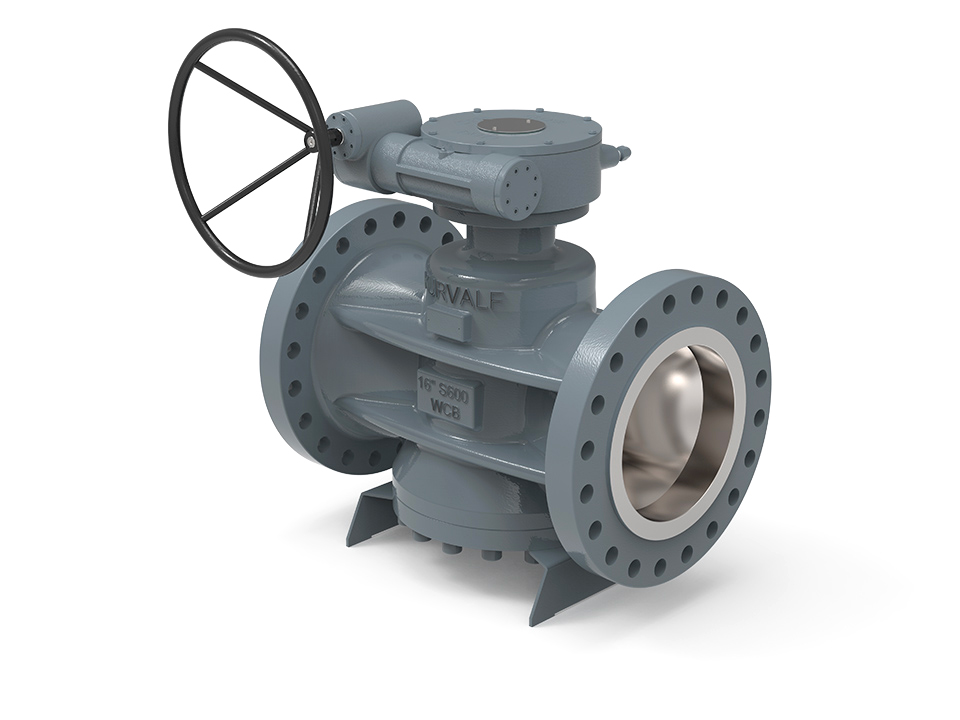

Sleeved Plug Vana
Sleeved plug vanalar, soft seate sahiptir. Çeyrek dönüşlü vanalardır. Genellikle petrokimya endüstrisinde ve korozif ortamlarda tercih edilirler.
-
Boyut Aralığı 1" - 36" -
Basınç Derecesi ANSI 150 - 1500 -
Pattern Tipi Short - Regular - Venturi -
Uç Bağlantısı RF - RTJ - BW - SW
TEKNİK ÖZELLİKLER
| Vana Boyutu | 1/2″ – 24″ |
| Vana Tipi | Sleeved |
| Basınç Sınıfı | ANSI 150 / 300 / 600 / 900 |
| Uç Bağlantısı | RF / RTJ / BW |
| Geçiş Tipi | Tam Geçişli / Daralan Geçişli |
| Pattern Tipi | Short / Regular / Venturi |
| Operatör | Lever / Dişli Kutusu / Aktüatör |
| Materyal | Karbon Çeliği / Paslanmaz Çelik / Duplex / Alaşım Çeliği |
| Çalışma Sıcaklığı | Standart |
| Kaçak Sınıfı | ANSI FCI 70-2 Class IV |
| Tasarım Standardı | API 599 |
| Face to Face Standardı | ASME B16.10 |
| Uç Bağlantı Standardı | ASME B16.10 |
| Test Standardı | API 598 |
| Fire Safe Standardı | API 607 / ISO 10497 / API 6FA |
| Sertifikasyon | EN 10204 3.1 – 3.2 / ISO 15848 Fugitive Emission / 2014-68-EU PED / SIL Capable / IP 67 (Gearbox) |

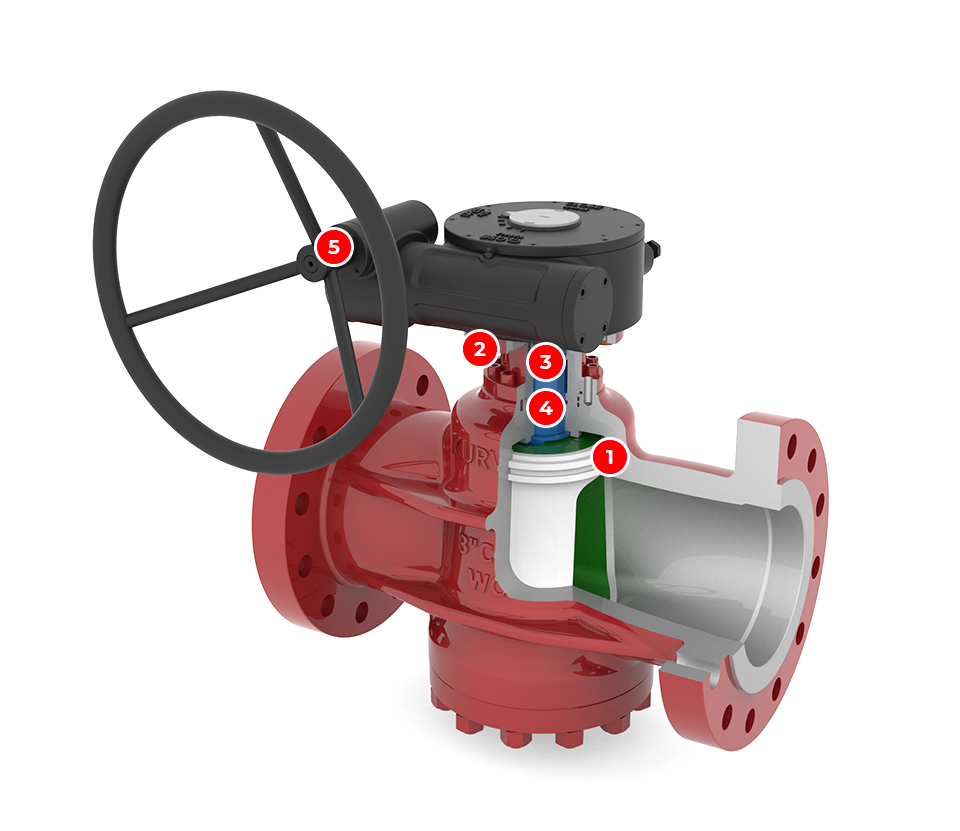

ÖZELLİKLER
1
Gövde iç yüzeyi ve plug yüzeyi malzemeleri birbiriyle uyumludur.
2
Aktüatör seçimi otomatiktir.
3
Güçlendirilmiş mil-keçe takımı opsiyoneldir.
4
Faturalı küre mili dizaynı.
5
Kilitleme düzeneği opsiyoneldir.
6
Strengthened stem packing is optional
7
Blow-out-proof stem
8
Blow-out-proof stem
9
Locking device is optional
10
Locking device is optional
| 1 | Gövde iç yüzeyi ve plug yüzeyi malzemeleri birbiriyle uyumludur. |
| 2 | Aktüatör seçimi otomatiktir. |
| 3 | Güçlendirilmiş mil-keçe takımı opsiyoneldir. |
| 4 | Faturalı küre mili dizaynı. |
| 5 | Kilitleme düzeneği opsiyoneldir. |
| 6 | Strengthened stem packing is optional |
| 7 | Blow-out-proof stem |
| 8 | Blow-out-proof stem |
| 9 | Locking device is optional |
| 10 | Locking device is optional |
