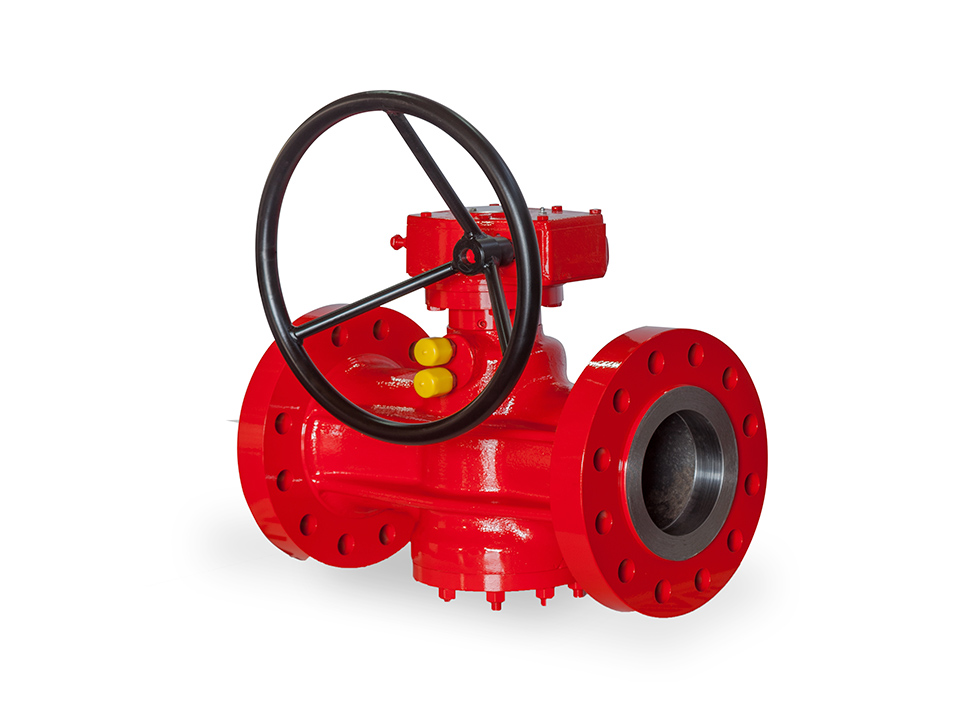

Lubricated Plug Vana
Lubricated plug vanalar,çeyrek dönüşlü çalışan mekanik özellikli vanalardır. Metal to metal iki yüzey arasındaki gress yağı ile sızdırmazlığı sağlanır. Bu yüzden adı lubricated plug vanadır. Başta petrol ve gaz olmak üzere çeşitli endüstriyel tesislerde kullanılır.
-
Boyut Aralığı 1/2" - 24" -
Basınç Derecesi ANSI 150 - 900 -
Pattern Tipi Short - Regular - Venturi -
Uç Bağlantısı RF - RTJ - BW
TEKNİK ÖZELLİKLER
| Vana Boyutu | 1/2″ – 24″ |
| Vana Tipi | Lubricated |
| Basınç Sınıfı | ANSI 150 / 300 / 600 / 900 |
| Uç Bağlantısı | RF / RTJ / BW |
| Geçiş Tipi | Tam Geçişli / Daralan Geçişli |
| Pattern Tipi | Short / Regular / Venturi |
| Operatör | Lever / Dişli Kutusu / Aktüatör |
| Materyal | Karbon Çeliği / Paslanmaz Çelik / Duplex / Alaşım Çeliği |
| Çalışma Sıcaklığı | Standart / Yüksek |
| Kaçak Sınıfı | ANSI FCI 70-2 Class IV |
| Tasarım Standardı | ASME B16.34 / API 6D / ISO 14313 |
| Face to Face Standardı | ASME B16.10 |
| Uç Bağlantı Standardı | ASME B16.10 |
| Test Standardı | API 6D / API 598 |
| Fire Safe Standardı | API 607 / ISO 10497 / API 6FA |
| Sertifikasyon | EN 10204 3.1 – 3.2 / 2014-68 EU-PED / SIL Capable / IP 67 (Gearbox) |

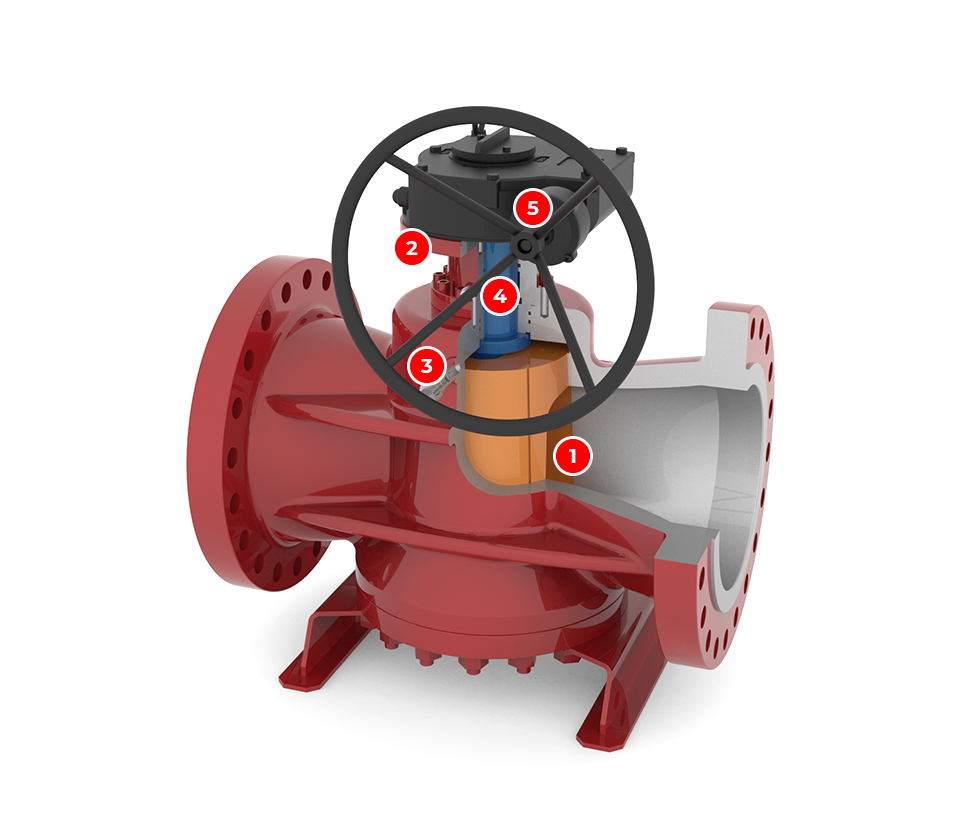

ÖZELLİKLER
1
Gövde iç yüzeyi ve plug yüzeyi malzemeleri birbiriyle uyumludur.
2
Aktüatör seçimi otomatiktir.
3
Acil sızdırmazlık parçaları varsayılan özellik olarak gelir.
4
Faturalı küre mili dizaynı.
5
Kilitleme düzeneği opsiyoneldir.
6
Emergency sealing fittings are default
7
Blow-out-proof stem
8
Blow-out-proof stem
9
Locking device is optional
10
Locking device is optional
| 1 | Gövde iç yüzeyi ve plug yüzeyi malzemeleri birbiriyle uyumludur. |
| 2 | Aktüatör seçimi otomatiktir. |
| 3 | Acil sızdırmazlık parçaları varsayılan özellik olarak gelir. |
| 4 | Faturalı küre mili dizaynı. |
| 5 | Kilitleme düzeneği opsiyoneldir. |
| 6 | Emergency sealing fittings are default |
| 7 | Blow-out-proof stem |
| 8 | Blow-out-proof stem |
| 9 | Locking device is optional |
| 10 | Locking device is optional |
