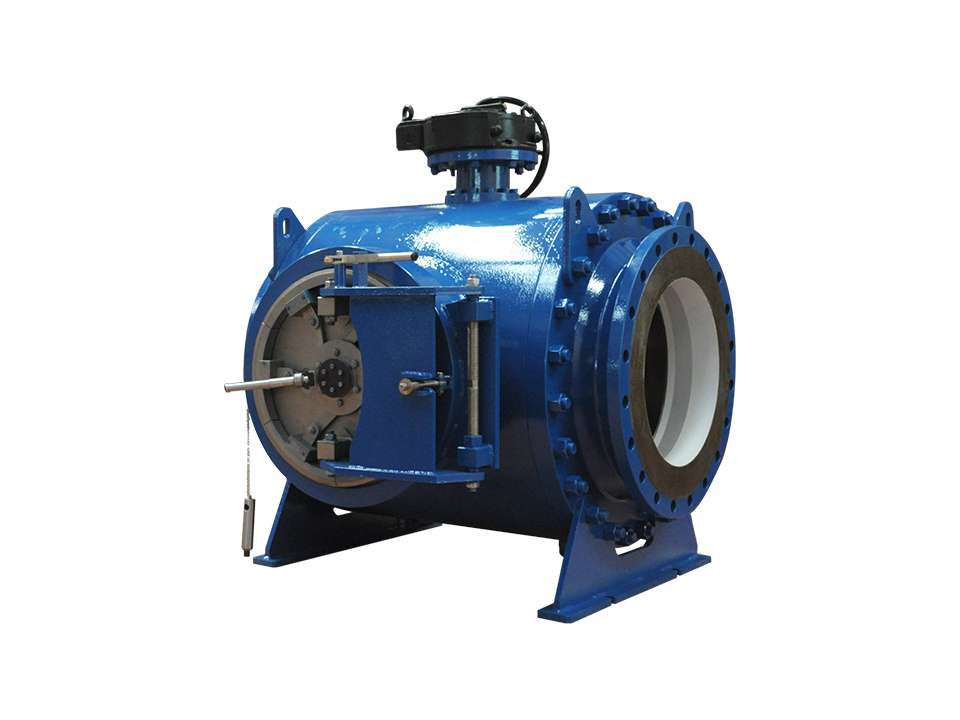

Pig Vana
Pig vanalar, temel olarak küresel vanalar gibi çalışır. Pig atma ve alma sistemlerinde kullanılır. Pig atıcı ve alıcı spool kullanmak yerine bu vanalar tercih edilir. Kompakt bir yapıya sahiptirler. Quick open closure (kolay açılır kapak) üzerinde montajlıdır.
-
Boyut Aralığı 3" - 36" -
Basınç Derecesi ANSI 150 - 900 -
Geçiş Tipi Full - Expanded Bore -
Uç Bağlantısı RF - RTJ - BW
TEKNİK ÖZELLİKLER
| Vana Boyutu | 3″ – 36″ |
| Vana Tipi | Atıcı / Alıcı |
| Gövde Tipi | Flanşlı |
| Basınç Sınıfı | ANSI 150 / 300 / 600 / 900 |
| Uç Bağlantısı | RF / RTJ / BW |
| Geçiş Tipi | Tam Geçişli / Daralan Geçişli |
| Operatör | Lever / Dişli Kutusu / Aktüatör |
| Materyal | Karbon Çeliği / Paslanmaz Çelik / Duplex / Alaşım Çeliği |
| Çalışma Sıcaklığı | Standart |
| Kaçak Sınıfı | API 598 / ANSI FC70-2 / ISO 5208 |
| Tasarım Standardı | ASME B16.34 / API 6D / ISO 14313 / ISO 17292 |
| Face to Face Standardı | ASME B16.10 |
| Uç Bağlantı Standardı | ASME B16.5 / ASME B16.25 / DIN EN 1092-1 |
| Test Standardı | API 6D / API 598 / ISO 14313 |
| Fire Safe Standardı | API 607 / ISO 10497 / API 6FA |
| Sertifikasyon | EN 10204 3.1 – 3.2 / ISO 15848 Fugitive Emission / 2014-68-EU PED / SIL Capable / IP 67 (Gearbox) |
| Sızdırmazlık Tipi | DBB / DIB-1 / DIB-2 |

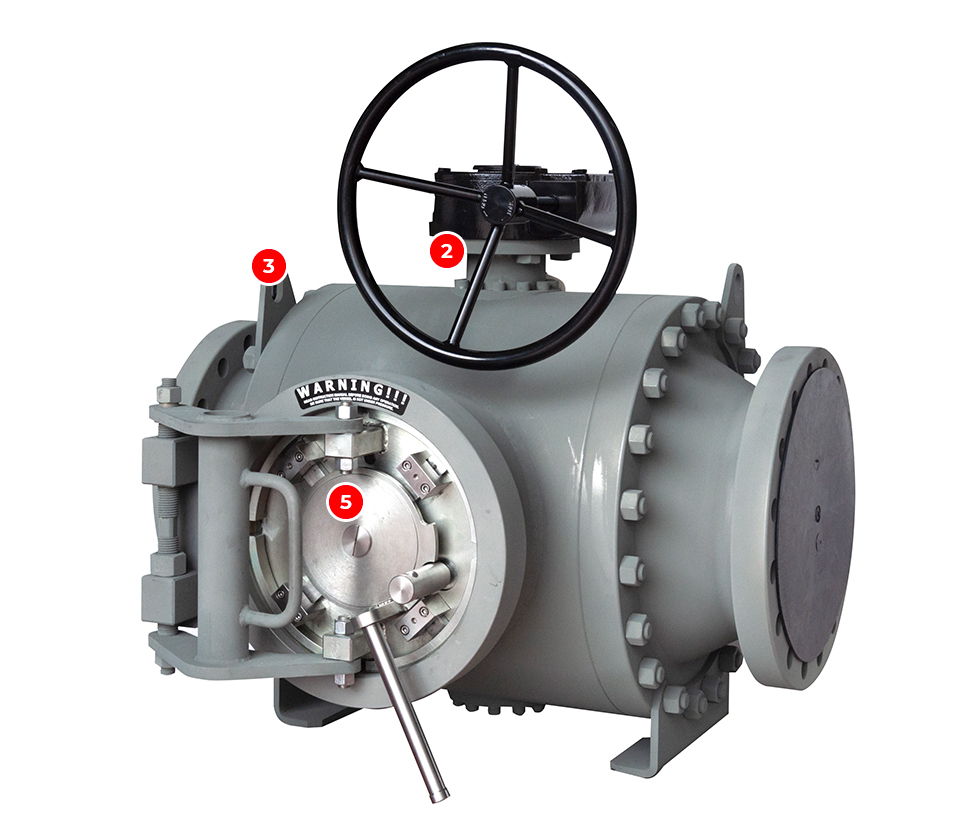

ÖZELLİKLER
1
Düşük tork değerleri sayesinde, daha küçük aktüatör seçilebilir.
2
Aktüatör seçimi otomatiktir.
3
Kaldırma mapaları vananın üzerinde sabittir.
4
Bakımı kolaydır.
5
Kapak özel, kolay açılır bir tasarıma sahiptir.
6
Yenilenebilir seatler.
| 1 | Düşük tork değerleri sayesinde, daha küçük aktüatör seçilebilir. |
| 2 | Aktüatör seçimi otomatiktir. |
| 3 | Kaldırma mapaları vananın üzerinde sabittir. |
| 4 | Bakımı kolaydır. |
| 5 | Kapak özel, kolay açılır bir tasarıma sahiptir. |
| 6 | Yenilenebilir seatler. |
