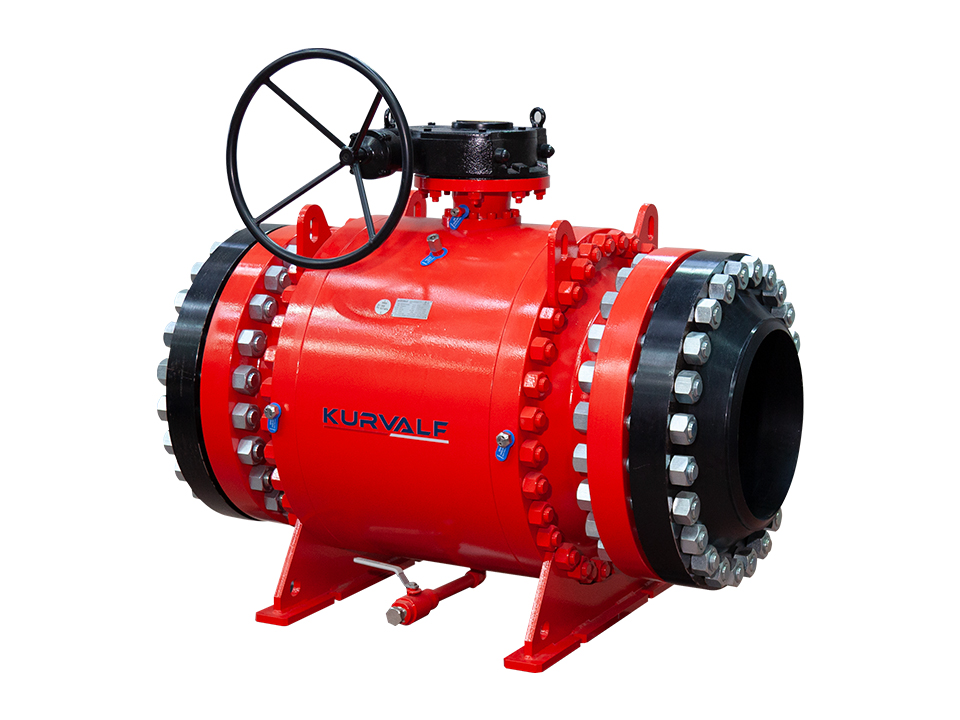

Flanşlı Küresel Vana
Flanşlı vanalar, kullanıldığı sistemlerde işletme koşulları gereği kolayca sökülebilmeleri sebebiyle tercih edilir. Daha çok kolay ve hızlı bakım gerektiren uygulamalarda kullanılır.
-
Boyut Aralığı 2" - 56" -
Basınç Derecesi ANSI 150 - 2500 -
Geçiş Tipi Full - Reduced Bore -
Uç Bağlantısı RF - RTJ - BW
TEKNİK ÖZELLİKLER
| Vana Boyutu | 2″ – 56″ |
| Vana Tipi | Trunnion |
| Gövde Tipi | Flanşlı |
| Basınç Sınıfı | ANSI 150 / 300 / 600 / 900 / 1500 / 2500 |
| Uç Bağlantısı | RF / RTJ / BW |
| Geçiş Tipi | Tam Geçişli / Daralan Geçişli |
| Operatör | Lever / Dişli Kutusu / Aktüatör |
| Materyal | Karbon Çeliği / Paslanmaz Çelik / Duplex / Alaşımlı Çelik |
| Çalışma Sıcaklığı | Düşük / Standart / Yüksek |
| Kaçak Sınıfı | API 598 / ANSI FC70-2 / ISO 5208 |
| Tasarım Standardı | ASME B16.34 / API 6D / ISO 14313 / ISO 17292 |
| Face to Face Standardı | ASME B16.10 |
| Uç Bağlantı Standardı | ASME B16.5 / ASME B16.25 / DIN EN 1092-1 |
| Test Standardı | API 6D / API 598 / ISO 14313 |
| Fire Safe Standardı | API 607 / ISO 10497 / API 6FA |
| Sertifikasyon | EN 10204 3.1 – 3.2 / ISO 15848 Fugitive Emission / 2014-68-EU PED / SIL Capable / IP 67 (Gearbox) |
| Sızdırmazlık Tipi | DBB / DIB-1 / DIB-2 |

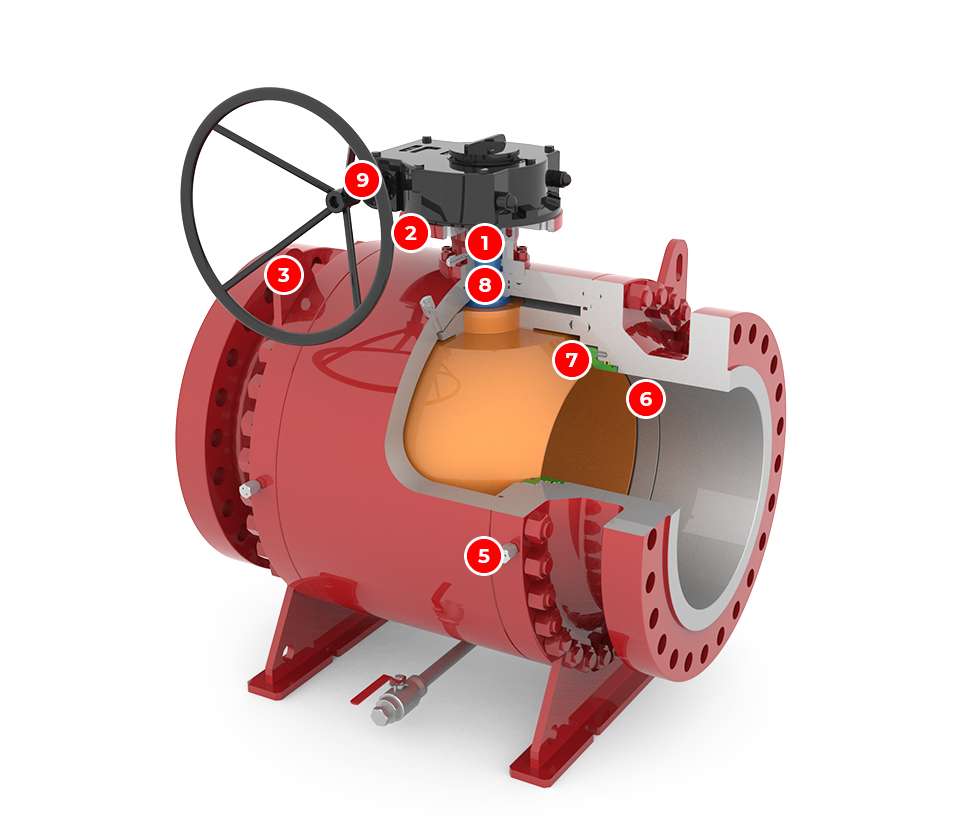

ÖZELLİKLER
1
Düşük tork değerleri sayesinde, daha küçük aktüatör seçilebilir.
2
Aktüatör seçimi otomatiktir.
3
Kaldırma mapaları vananın üzerinde sabittir.
4
Bakımı kolaydır.
5
Acil sızdırmazlık parçaları varsayılan özellik olarak gelir.
6
Yenilenebilir seatler.
7
Metal ve soft seat tercihleri ile mevcuttur.
8
Faturalı küre mili dizaynı.
9
Kilitleme düzeneği opsiyoneldir.
10
Renewable seats
11
Available with metal and soft seats
12
Available with metal and soft seats
13
Blow-out-proof stem
14
Blow-out-proof stem
15
Locking device is optional
16
Locking device is optional
| 1 | Düşük tork değerleri sayesinde, daha küçük aktüatör seçilebilir. |
| 2 | Aktüatör seçimi otomatiktir. |
| 3 | Kaldırma mapaları vananın üzerinde sabittir. |
| 4 | Bakımı kolaydır. |
| 5 | Acil sızdırmazlık parçaları varsayılan özellik olarak gelir. |
| 6 | Yenilenebilir seatler. |
| 7 | Metal ve soft seat tercihleri ile mevcuttur. |
| 8 | Faturalı küre mili dizaynı. |
| 9 | Kilitleme düzeneği opsiyoneldir. |
| 10 | Renewable seats |
| 11 | Available with metal and soft seats |
| 12 | Available with metal and soft seats |
| 13 | Blow-out-proof stem |
| 14 | Blow-out-proof stem |
| 15 | Locking device is optional |
| 16 | Locking device is optional |
