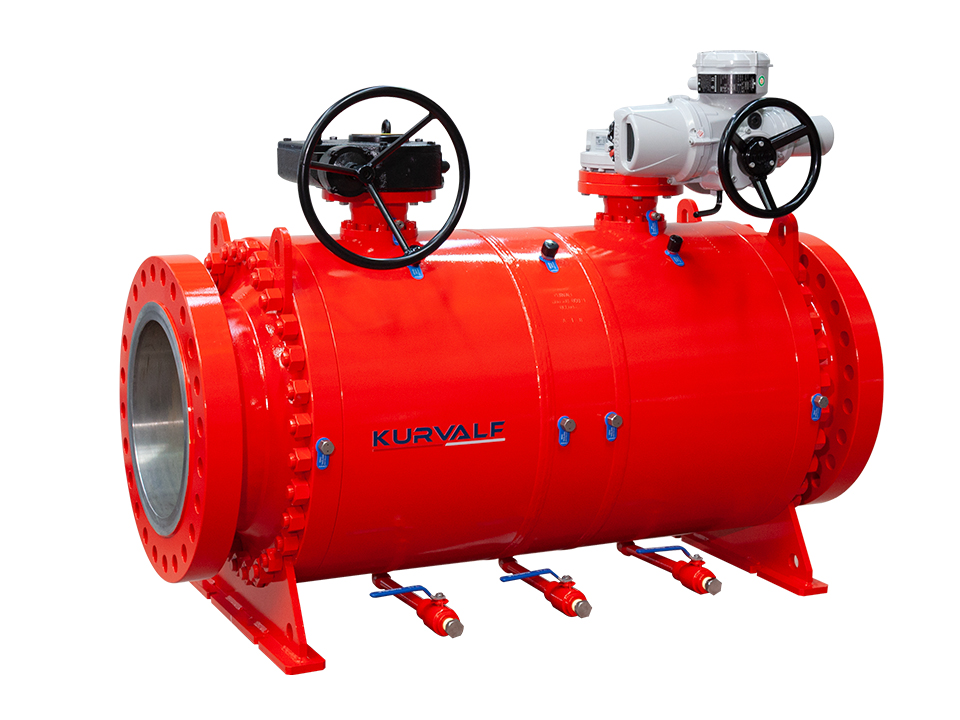

Çift Küreli Vana
Çift küreli vanalar, düşük basınçlarda yüksek sızdırmazlık performansları ve yüksek basınçlı uygulamalarda kolay açma-kapama özellkleri nedeniyle petrol ve gaz endüstrisinde kullanılır. Küre, üst ve alt yataklamalar ile monte edildiğinden, tork değerleri düşüktür. Çift küreli vanalar, gövde boşluğunun hem yukarı hem de aşağı akış uçlarından boşaltılmasına izin veren double block and bleed özelliklerine sahiptir. Çift küreli vanalar kritik servis koşullarında kullanılır. Yüksek emniyete sahip olduklarından dolayı tercih edilir.
-
Boyut Aralığı 2" - 36" -
Basınç Derecesi ANSI 150 - 1500 -
Geçiş Tipi Full - Reduced Bore -
Uç Bağlantısı RF - RTJ
TEKNİK ÖZELLİKLER
| Vana Boyutu | 2″ – 36″ |
| Vana Tipi | Trunnion |
| Gövde Tipi | Flanşlı |
| Basınç Sınıfı | ANSI 150 / 300 / 600 / 900 / 1500 |
| Uç Bağlantısı | RF / RTJ |
| Geçiş Tipi | Tam Geçişli / Daralan Geçişli |
| Operatör | Lever / Dişli Kutusu / Aktüatör |
| Materyal | Karbon Çeliği / Paslanmaz Çelik / Duplex / Alaşım Çeliği |
| Çalışma Sıcaklığı | Düşük / Standart / Yüksek |
| Kaçak Sınıfı | API 598 / ANSI FC70-2 / ISO 5208 |
| Tasarım Standardı | ASME B16.34 / API 6D / ISO 14313 / ISO 17292 |
| Face to Face Standardı | ASME B16.10 |
| Uç Bağlantı Standardı | ASME B16.5 / ASME B16.25 / DIN EN 1092-1 |
| Test Standardı | API 6D / API 598 / ISO 14313 |
| Fire Safe Standardı | API 607 / ISO 10497 / API 6FA |
| Sertifikasyon | EN 10204 3.1 – 3.2 / ISO 15848 Fugitive Emission / 2014-68-EU PED / SIL Capable / IP 67 (Gearbox) |
| İzolasyon Tipi | DBB / DIB-1 / DIB-2 |

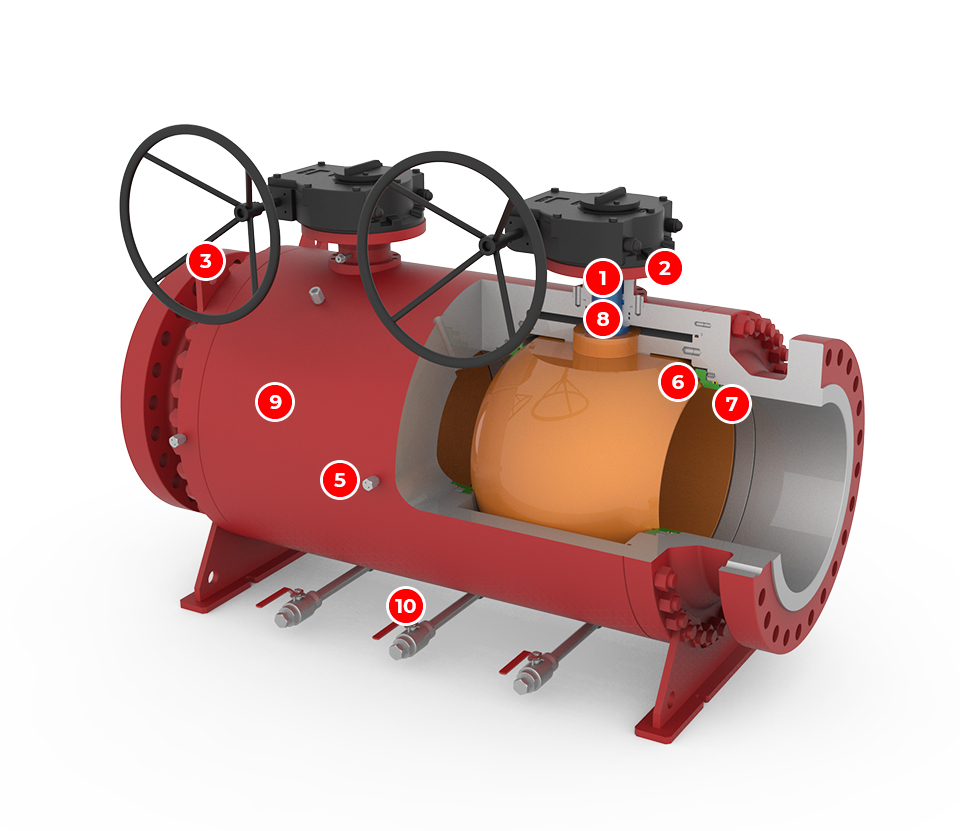

ÖZELLİKLER
1
Düşük tork değerleri sayesinde, daha küçük aktüatör seçilebilir.
2
Aktüatör seçimi otomatiktir.
3
Kaldırma mapaları vananın üzerinde sabittir.
4
Bakımı kolaydır.
5
Acil sızdırmazlık parçaları varsayılan özellik olarak gelir.
6
Yenilenebilir seatler.
7
Metal ve soft seat tercihleri ile mevcuttur.
8
Faturalı küre mili dizaynı.
9
Kilitleme düzeneği opsiyoneldir.
10
Gövde boşluğunu tahliye etmek için enstrümantasyon vanaları mevcuttur.
11
Available with metal and soft seats
12
Available with metal and soft seats
13
Blow-out-proof stem
14
Blow-out-proof stem
15
Locking device is optional
16
Locking device is optional
17
Instrumentation valves are available to drain body cavity
18
Instrumentation valves are available to drain body cavity
| 1 | Düşük tork değerleri sayesinde, daha küçük aktüatör seçilebilir. |
| 2 | Aktüatör seçimi otomatiktir. |
| 3 | Kaldırma mapaları vananın üzerinde sabittir. |
| 4 | Bakımı kolaydır. |
| 5 | Acil sızdırmazlık parçaları varsayılan özellik olarak gelir. |
| 6 | Yenilenebilir seatler. |
| 7 | Metal ve soft seat tercihleri ile mevcuttur. |
| 8 | Faturalı küre mili dizaynı. |
| 9 | Kilitleme düzeneği opsiyoneldir. |
| 10 | Gövde boşluğunu tahliye etmek için enstrümantasyon vanaları mevcuttur. |
| 11 | Available with metal and soft seats |
| 12 | Available with metal and soft seats |
| 13 | Blow-out-proof stem |
| 14 | Blow-out-proof stem |
| 15 | Locking device is optional |
| 16 | Locking device is optional |
| 17 | Instrumentation valves are available to drain body cavity |
| 18 | Instrumentation valves are available to drain body cavity |
